Tubos
Tubos em aço carbono e tubos a fogo
Tubos de aço soldados longitudinalmente, pretos ou galvanizados, utilizados para condução de ar comprimido, água, gás, vapor este material pode ser utilizado em diversas aplicações em diversos setores entre eles à Construção Civil, Implementos Agrícolas, Industria de Maquinas, entre outros.

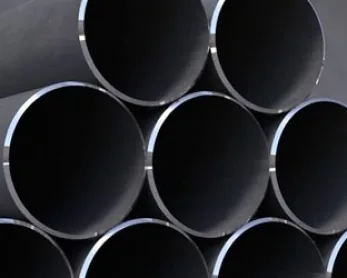

Aço carbono
40O aço é uma liga metálica formada essencialmente por ferro e carbono. O percentual de carbono é fator determinante em relação a dureza e resistência do material.

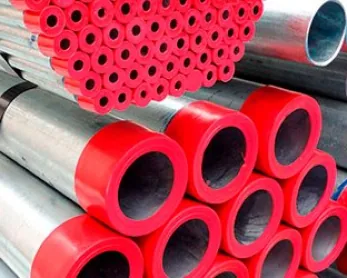

O que é galvanização a fogo?
Um dos mais antigos processos de proteção ao aço é a zincagem por imersão a quente, vulgo “Galvanização a fogo” Este é um processo químico que reveste o aço com zinco. O principal objetivo da galvanização a Fogo é impedir o contato do aço, com o meio corrosivo.

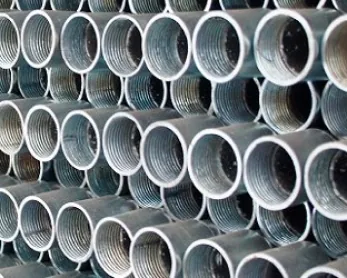

Eletrodutos
São fornecidos nos comprimentos de 3.000 mm e 6.000 mm, a galvanização por imersão a quente, com rosca, luva e protetor de rosca e gravação. Os eletrodutos Montana atende a seguinte norma NBR 5597 e NBR 5598.
A verificação da qualidade da solda e/ou do produto final pode ser feita através de ensaios destrutivos e/ou ensaios não destrutivo.
Norma DIN 2440
Tubos de condução, sem materia prima especificada, para pressões de no máximo 25 Kgf/cm2 para líquidos e 10 Kgf/cm2 para ar e gazes não perigosos.
Podem ser fornecidos com extremidades lisas, chanfradas ou com rosca (com ou sem luva).
Esta norma é praticamente igual a norma brasileira NBR 5580 classe M.
Norma NBR 5580
Tubos de condução, sem materia prima especificada, para pressões de no máximo 25 Kgf/cm2 para líquidos e 10 Kgf/cm2 para ar e gazes não perigosos.
Podem ser fornecidos com extremidades lisas, chanfradas ou com rosca (com ou sem luva).
Para um pequeno resumo desta norma podemos consultar o nosso catálogo técnico de conexões.
Eletroduto
NBR 5598
NBR 5597
Tabela para tubos de condução
| Diâmetro Nominal | Tamanho Nominal | ASTM A120/A135 | BS l387 | DIN 2440 | NBR 5580 | NBR 5590 |
|---|---|---|---|---|---|---|
| 1/8 | 6 | 10,20 | 10,20 | 10,29 | ||
| 1/4 | 8 | 13,50 | 13,50 | 13,50 | 13,72 | |
| 3/8 | 10 | 17,20 | 17,20 | 17,20 | 17,25 | |
| 1/2 | 15 | 21,30 | 21,30 | 21,30 | 21,30 | 21,34 |
| 3/4 | 20 | 26,70 | 26,90 | 26,90 | 26,90 | 26,67 |
| 1 | 25 | 33,40 | 33,70 | 33,70 | 33,70 | 33,40 |
| 1 1/4 | 42,20 | 42,40 | 42,40 | 42,40 | 42,40 | 42,16 |
| 1 1/2 | 40 | 48,30 | 48,30 | 48,30 | 48,30 | 48,26 |
| 2 | 50 | 60,30 | 60,30 | 60,30 | 60,30 | 60,32 |
| 2 1/2 | 65 | 73,00 | 76,10 | 76,10 | 76,10 | 73,03 |
| 3 | 80 | 88,90 | 88,90 | 88,90 | 88,90 | 88,90 |
| 3 1/2 | 90 | 101,60 | 101,60 | 101,60 | 101,60 | 101,60 |
| 4 | 100 | 114,30 | 114,30 | 114,30 | 114,30 | 114,30 |
| 5 | 125 | 141,30 | 139,70 | 139,70 | 139,70 | 141,30 |
| 6 | 150 | 168,30 | 165,10 | 165,10 | 165,10 | 168,28 |
